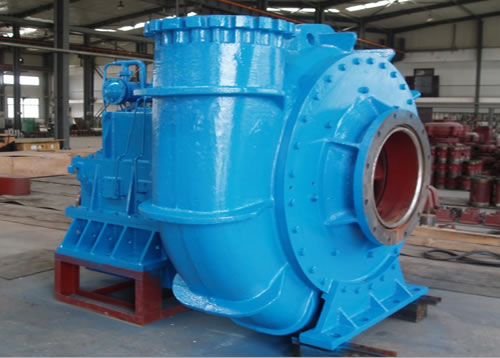

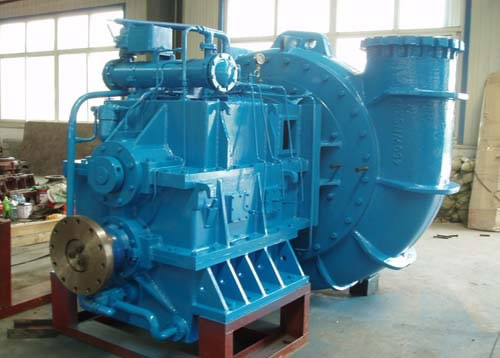

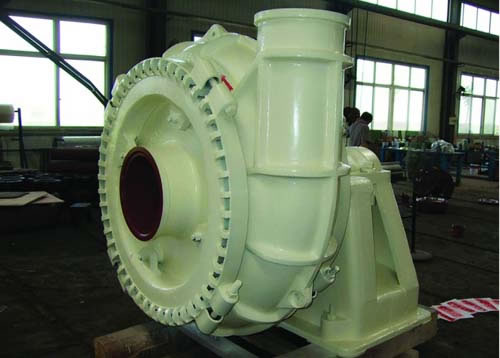

Pompe série DG Dredge

Diamètre: 100-12000mm
Capacité: 60-30000m3 / h
Chef: 10-120m


Delin Machines est spécialisée dans la fabrication de pompes à boue, les pompes de désulfuration et de pompes de dragage en Chine. La désignation de la DG pompe série de drague est basée sur des enquêtes sur la pompe de dragage utilisés au pays et à l'étranger. Nous avons effectué beaucoup d'analyse statistique sur les pompes de dragage ou des pompes à boues. L'adoption de méthodes différentes avance de conception et de logiciels assistant informatique conception, cela est une marque nouvelle pompe série DG de dragage, appliqué pour la mer profonde ou le dragage en mer, y compris l'extraction de sable et de gravier, ou des boues transportant. Ces pompes série DG de dragage disposent d'une excellente performance, conception de la structure exceptionnelle, la facilité d'entretien, et de longue durée de vie, etc.

Caractéristiques de la pompe Dredge

1. DG pompes série de dragage sont d'une seule étape, seule aspiration, structure horizontale. Selon la pression de décharge, ils sont classés en deux catégories: la pompe à boîtier simple et double pompe de carter.
2. Double conception de boîtier améliore la fiabilité de la sécurité. Si volute liner se rapproche d'être usé, ou de scission, il n'y aura pas de fuite d'eau à l'intérieur de pompage. Pompe unique boîtier de dragage est de poids léger et petit volume. Tous nos séries DG pompes de dragage peut être puisard. La profondeur de submersion peut répondre à différentes exigences. Roulements utilisent célèbres marques nationales ou étrangères. Cette série de pompe de dragage a une longue ennuis temps de travail libre. 3. DG pompe série de dragage utilise la structure de démantèlement avant, et est facile à caler, démonter et de réparation. Différents composants ont des outils spéciaux de démantèlement.
4. Notre pompe de dragage adopte filetage standard pour la connexion de roue et l'arbre, et équipé avec la suppression de segments de piston pour la facilité de montage de la roue.

Dimension d'installation

Type	Outline Dimension
	UN	B	C	RÉ	E	F	G	D1	E1	G1	H	Y	JE	N-d	L	M	N
DG150X100-D	1006	492	432	213	38	75	289	-	-	-	54	164	65	4-Ф22	330	203	260
DG200X150-E	1,286	622	546	257	54	83	365	-	-	-	75	222	80	4-Ф29	392	295	352
DG250X200-S	1720	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	378	330	416
DG300X250-G	2,010	1,207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	473	368	522
DG350X300-G	2,096	1,207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	502	424	610
DG450X400-T	2320	1150	900	-	-	-	-	880	80	1040	125	350	150	4-Ф48	538	439	692
DG250X200H-S	1,774	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	455	330	475
DG300X400H-T	2062	1,219	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	496	400	605
DG400X350H-TU	2367	1,460	1,200	-	-	-	-	860	95	1050	150	350	150	4-Ф70	649	448	765

Type	Dimension Outline									Poids (kg)
	UN	B	C	RÉ	E	F	H	M	L
DG350X250M	1691	614	752	737	711	288	400	670	344	3515
DG450X300M	2,279	640	860	852	862	360	500	787	416	7000
DG600X450M	2670	850	700	940	955	405	475	875	483	7850
DG650X500M	2313	800	1,207	1060	1090	533	700	950	520	8000

Type	Dimension Outline												Poids (kg)
	UN	B	C	RÉ	F	H	H1	M	L	W1	W2
DG700X600MS	3121	580	1377	1390	706	600	800	1,230	580	1,550	1,400	30000
DG700X650MS	3175	1000	1,400	1,410	720	600	495	1,300	623	1,700	1500	40000
DG760X700MS	3788	1,250	1781	1,618	693	735	885	1480	786	1985	1,839	51000
DG800X750MS	3164	1172	1,787	1,710	840	760	550	1,710	695	2050	1,800	50000
DG1000X900MS	4013	1,450	2,160	2,055	889	793	1150	1770	955	2450	2250	90000
DG1200X1000MS	4735	1745	2,545	2,340	992	935	1130	1865	1,188	2915	2,627	140000

Type	Dimension Outline												Poids (kg)
	UN	B	C	RÉ	F	H	H1	M	L	W1	W2
DG700X600M	2,923	775	1088	1120	455	530	803	1050	635	1055	1,160	15000
DG760X700M	3003	1011	1,346	1278	621	530	530	1,200	685	1466	1608	21000
DG800X750M	3164	1172	1498	1317	546	550	-	1518	694	1370	1,541	25000
DG1000X900MS	34013	1,450	1,840	1900	682,5	735	735	1,750	955	2050	2,230	46000
