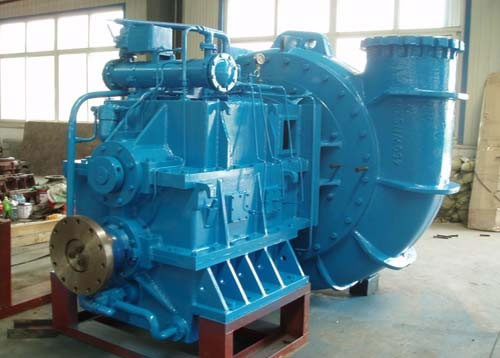

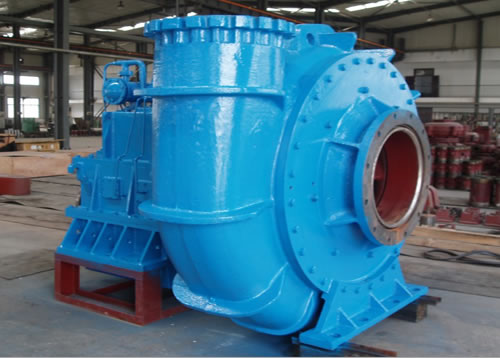

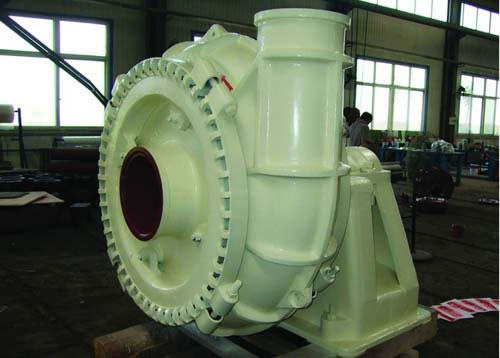

DG Series Dredge Pump

Diameter: 100-12000mm
Capaciteit: 60-30000m3 / h
Hoofd: 10-120m


Delin Machinery is gespecialiseerd in de productie van drijfmest pompen, ontzwaveling pompen en baggerpompen in China. De aanwijzing van de DG serie baggerpomp is gebaseerd op enquêtes over baggerpomp binnen- en buitenland gebruikt. We hebben veel statistische analyse uitgevoerd op baggerpompen of slib pompen. Goedkeurend verschillende vooraf ontwerpen methoden en computer assistent ontwerpen van software, dit is een gloednieuwe DG serie baggerpomp, toegepast voor diepe zee of de offshore baggeren, met inbegrip van de winning van zand en grind, of vervoeren slurries. Deze DG serie baggerpompen zijn voorzien van uitstekende prestaties, uitstekende structuur ontwerp, onderhoudsgemak, en een lange levensduur, enz.

Kenmerken van Dredge Pump

1. DG serie baggerpompen zijn van enig stadium, enige zuiging, horizontale structuur. Volgens het lossen onder druk, worden ze ingedeeld in twee categorieën: één behuizing pomp en dubbele behuizing van de pomp.
2. Dubbelklik behuizing ontwerp verhoogt de betrouwbaarheid veiligheid. Als volute liner is om dicht te worden versleten, of gesplitst, zal er geen lekkage in pomphuis zijn. Single behuizing baggerpomp is licht van gewicht en klein volume. Al onze DG serie baggerpompen kunnen worden sump. Het onderdompelen diepte kan voldoen aan verschillende eisen. Lagers gebruiken bekende binnenlandse en buitenlandse merken. Deze serie van baggerpomp heeft lange probleemloze werktijd. 3. DG serie baggerpomp gebruikt voor demontage structuur, en is gemakkelijk te kraam, demonteren en reparatie. Verschillende componenten hebben speciale demontage gereedschap.
4. De baggerpomp keurt standaard schroefdraad voor de verbinding van de rotor en de as, en voorzien verwijderen van zuigerveer voor het gemak van het monteren van de rotor.

Installatie Dimension

Type	Outline Dimension
	EEN	B	C	D	E	F	G	D1	E1	G1	H	Y	Ik	N-d	L	M	N
DG150X100-D	1006	492	432	213	38	75	289	-	-	-	54	164	65	4-Ф22	330	203	260
DG200X150-E	1286	622	546	257	54	83	365	-	-	-	75	222	80	4-Ф29	392	295	352
DG250X200-S	1720	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	378	330	416
DG300X250-G	2010	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	473	368	522
DG350X300-G	2096	1207	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	502	424	610
DG450X400-T	2320	1150	900	-	-	-	-	880	80	1040	125	350	150	4-Ф48	538	439	692
DG250X200H-S	1774	920	760	-	-	-	-	640	70	780	90	280	120	4-Ф35	455	330	475
DG300X400H-T	2062	1219	851	-	-	-	-	749	64	876	152	356	140	4-Ф41	496	400	605
DG400X350H-TU	2367	1460	1200	-	-	-	-	860	95	1050	150	350	150	4-Ф70	649	448	765

Type	Schets dimensie									Gewicht (kg)
	EEN	B	C	D	E	F	H	M	L
DG350X250M	1691	614	752	737	711	288	400	670	344	3515
DG450X300M	2279	640	860	852	862	360	500	787	416	7000
DG600X450M	2670	850	700	940	955	405	475	875	483	7850
DG650X500M	2313	800	1207	1060	1090	533	700	950	520	8000

Type	Schets dimensie												Gewicht (kg)
	EEN	B	C	D	F	H	H1	M	L	W1	W2
DG700X600MS	3121	580	1377	1390	706	600	800	1230	580	1550	1400	30000
DG700X650MS	3175	1000	1400	1410	720	600	495	1300	623	1700	1500	40000
DG760X700MS	3788	1250	1781	1618	693	735	885	1480	786	1985	1839	51000
DG800X750MS	3164	1172	1787	1710	840	760	550	1710	695	2050	1800	50000
DG1000X900MS	4013	1450	2160	2055	889	793	1150	1770	955	2450	2250	90000
DG1200X1000MS	4735	1745	2545	2340	992	935	1130	1865	1188	2915	2627	140000

Type	Schets dimensie												Gewicht (kg)
	EEN	B	C	D	F	H	H1	M	L	W1	W2
DG700X600M	2923	775	1088	1120	455	530	803	1050	635	1055	1160	15000
DG760X700M	3003	1011	1346	1278	621	530	530	1200	685	1466	1608	21000
DG800X750M	3164	1172	1498	1317	546	550	-	1518	694	1370	1541	25000
DG1000X900MS	34.013	1450	1840	1900	682,5	735	735	1750	955	2050	2230	46000
